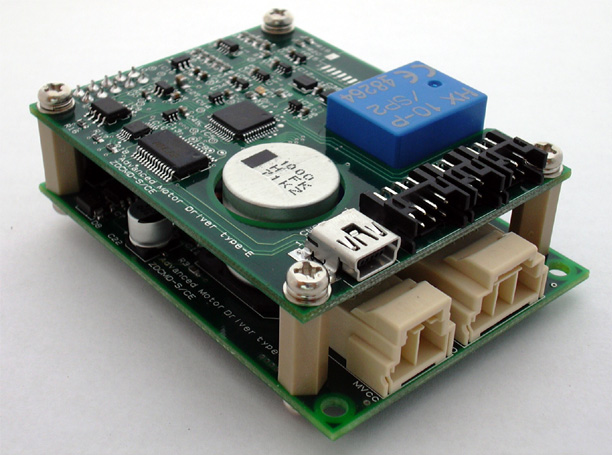

Advanced Motor Driver type-E

生産終了

  • 生産終了日: 2023年7月
  • 在庫状況:   なし
  • サポート:   継続中
Now Printing

概要

  • 型番:        ZDCMD-S/CE
  • 標準価格:     -
  • アカデミック価格: -
  • 付属品:       コネクタ・コンタクト

 本製品は取扱説明書を添付せずダウンロードで配布しております。

特長

 Advanced Motor Driverシリーズの第三弾となる「type-E」は、type-Sをベースにシリアル通信エンコーダフィードバックを可能にした高出力小型のブラシ付DCモータドライバです。

 シリアル通信によってPIDパラメータなどの細かい設定ができ、エンコーダフィードバックにより位置制御速度制御が可能になりました。

ダウンロード

 カタログ取扱説明書通信フォーマットマニュアル

 e-config(サポートアプリケーション)e-configのマニュアル

仕様

定格電圧・電流 ±30[V]・±10[A]
最大電圧・電流 ±40[V]・±12[A] (瞬間)
主電源電圧 DC6~30[V] (バッテリ推奨)
制御方式 オープンループ、電流、位置、速度(選択可能)
制御MCU STM32(STMicroelectronics社製)
通信形式 USB、CAN、RS422/485(選択可能)
対応エンコーダ インクリメンタル形(5[V])
外形寸法(L×W×H) 70×50×26[mm]
重量 58[g]
定格出力 300[W]
