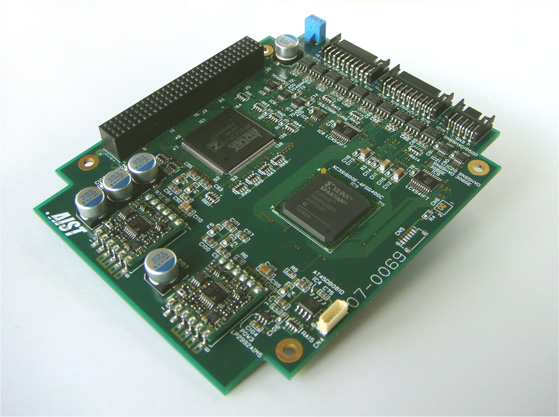

HRP CAN Interface Board SIF-0069

Now Printing

概要

  • 型番:        SIF-0069
  • 標準価格:     \172,800(税込み)
  • アカデミック価格: \138,240(税込み)
  • 付属品:       コネクタ・コンタクト、支柱その他

 付属品についての詳細は取扱説明書でご確認ください。

 PCI-104は上下どちらにもスタック可能。

 発売未定。

特長

 組込み機器で利用されているPCI-104バス・ボード規格に対応した10チャンネルCAN通信ボードです。

 PCI-104に対応したCPUボードと組み合わせることで、小型で多チャンネルのCAN通信システムを構築することが出来ます。

 追加機能として機能限定ではありますが高速なRS-422通信ポートを2チャンネル装備しています。

ダウンロード

カタログ / 取扱説明書 / ソフトウェアマニュアル /
デバイスドライバ(Linux)

仕様

ボード規格 PCI-104
信号環境 3.3/5.0[V]両対応
外形寸法 (L×W×H) 95.89×115.57[mm]
消費電流 5[V]/2[A] [最大]
CAN 規格 ISO 11898 -1、CAN 2.0A、
CAN 2.0B standards
ボーレート 1[Mbps]
チャンネル数 10チャンネル
RS-422 ボーレート 最大13.824[Mbps]
チャンネル数 2チャンネル
固定機能 データビット8bit、パリティなし、
ストップビット1bit、スタートビット1bit
対応OS Linux kernel ver2.4/2.6
(ドライバはソースで提供)
